VIKTEC КОМПЛЕКТ ДЛЯ ЦЕНТРОВКИ ДИСКОВ СЦЕПЛЕНИЯ

Viktec

VIKTEC Комплект для центровки дисков сцепления

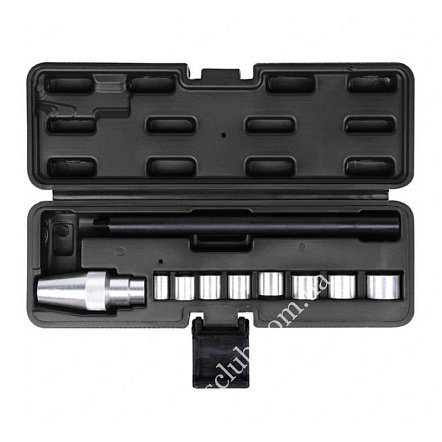

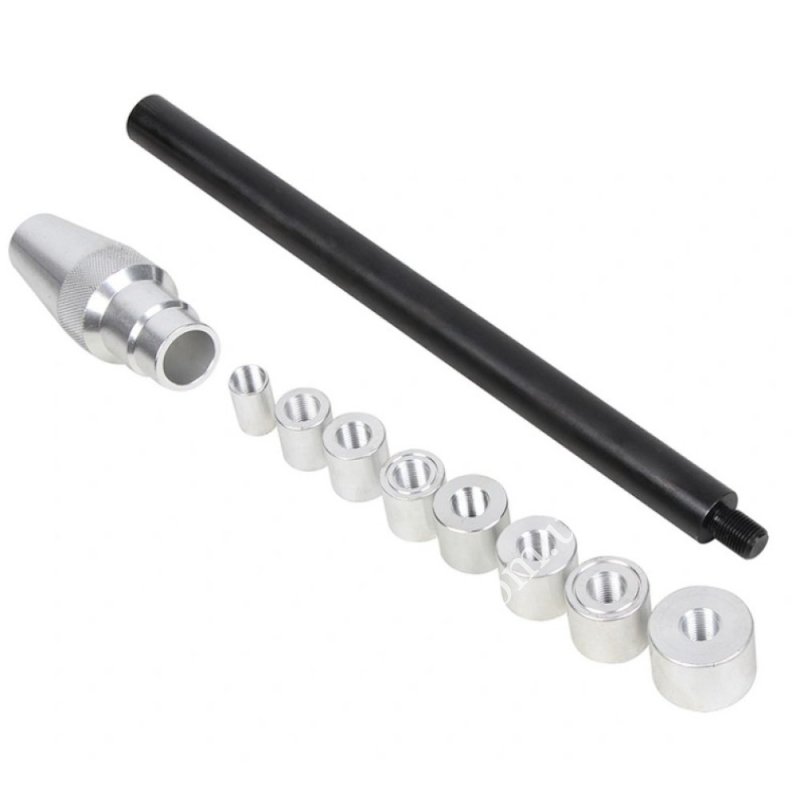

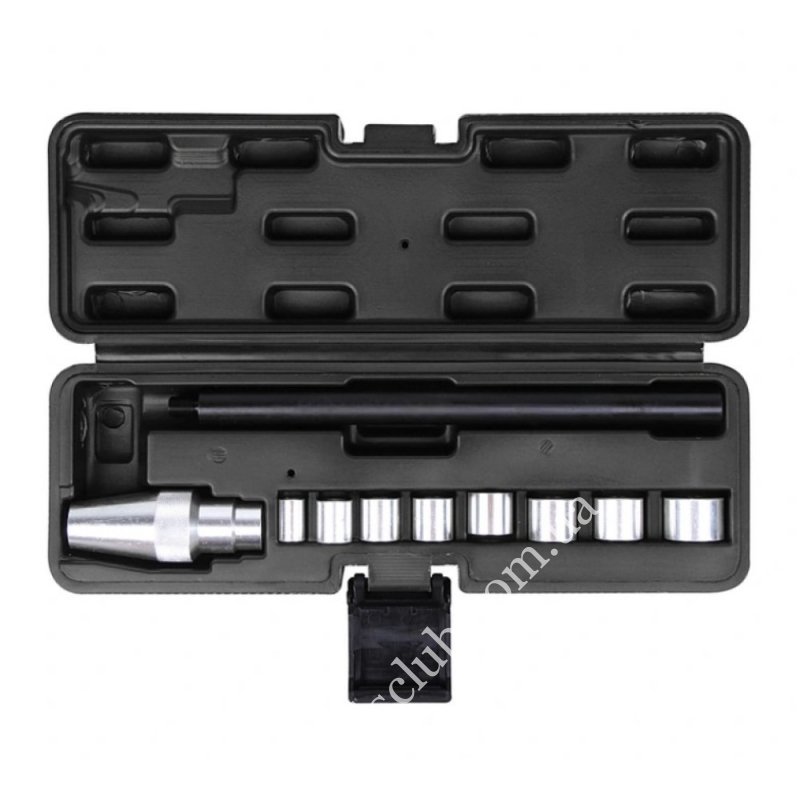

Комплектация:

Направляющий штифт – 1 шт.
Конусная втулка – 1 шт.
Адаптеры – 8 шт.
Описание:
Применяется для центрирования дисков сцепления на большинстве легковых и легких грузовых автомобилях, а также для тракторов.
Обеспечивает аккуратную установку диска сцепления цанговым захватом в направляющую втулку или подшипник.
Размеры: 8 адаптеров размерами от 11 мм до 25 мм.
Технические характеристики:

Направляющий штифт
Общая длина 233 мм.
Длина штифта без резьбы 220 мм.
Диаметр штифта 16 мм.
Диаметр резьбы 9 мм.
Длина резьбы 13 мм.
Адаптеры
11,0 х 17 мм
15,0 х 17 мм
16,5 х 17 мм
17,0 х 17 мм
19,0 х 17 мм
20,0 х 17 мм
20,5 х 17 мм
25,0 х 17 мм
Конусная втулка
Общая длина 82 мм.
Диаметр (А) 180 мм.
Диаметр (В) 210 мм.
Порядок работы:

Выберите адаптер, наиболее соответствующий центральной втулке. Закрутите его на направляющий штифт.
Вставьте собранный штифт в центральную втулку.
Установите диск сцепления на штифт и закрепите на конусной втулке.
Переместите собранное сцепление к маховику и отцентрируйте по болтовым отверстиям.
Наживите все крепёжные болты.
Закручивайте болты постепенно и поочерёдно, согласно заводской спецификации, чтобы максимально избежать несоосность. 1036.3
